Dowiedz sie więcej - podstawowe dane systemu

Szynoprzewody występują w zakresie prądowym od 800 A do 4000 A - system zintegrowany z unimes H. Bez integracji z systemem unimes H działają do 6300 A.

Typy szynoprzewodów



Szynoprzewód Unibar H - IP55, ​ dostępna również wersja IP65​


dużych mocy​
Szynoprzewód kanapkowy przesyłowy i dystrybucyjny, ​z przewodnikami Al lub Cu, zastosowanie wewnątrz pomieszczeń.​



Szynoprzewód Unibar H - IP68 ​​


wodoszczelny
Szynoprzewód kanapkowy przesyłowy, z przewodnikami Al ​lub Cu - zalanymi szczelnie żywicą, zastosowanie w trudnych warunkach. ​
Tylko transport energii.​




Szynoprzewód Unibar H - EI180​


ognioodporny​
Szynoprzewód kanapkowy przesyłowy i dystrybucyjny, ​z przewodnikami Al lub Cu, zastosowanie wewnątrz pomieszczeń.​

  • Obudowa z blachy stalowej (obudowa aluminiowa jako opcja)​
  • Przekrój przewodu neutralnego jest identyczny jak przewodów fazowych​
  • Funkcję przewodu ochronnego PE zapewnia obudowa

  • Obudowa z blachy stalowej (obudowa aluminiowa jako opcja)​
  • Przekrój toru neutralnego jest identyczny jak fazowych​
  • Tor ochronny PE2 ma przekrój identyczny jak fazowe​
  • Dostępna wersja z podwójnym torem neutralnym (zamiast PE2)

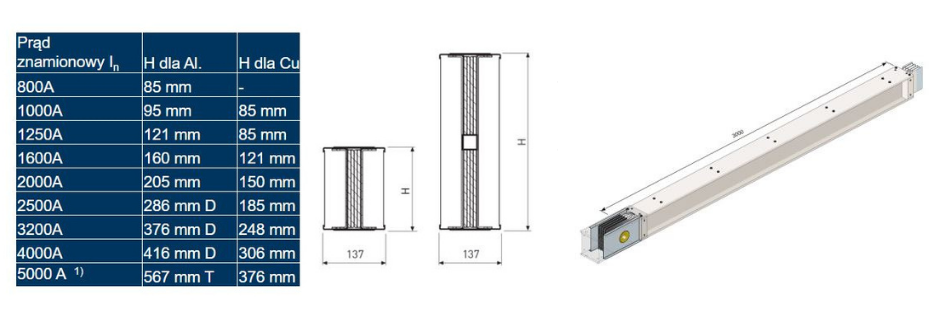

D - system dwutorowy, dwa równoległe systemy szynowe​

T - system trzytorowy, trzy równoległe systemy szynowe ​

1) - nie zintegrowane z systemem rozdzielnic unimes H
Długość 410-3000 mm, (skok minimalny 1 mm, sugerowany 5 mm).

Standardowe długości: 1,2,3 m.​

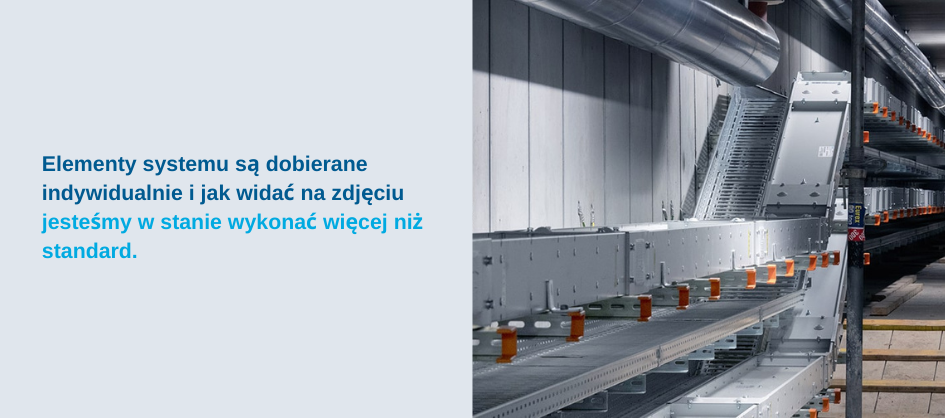

Rozwiązania szyte na miarę

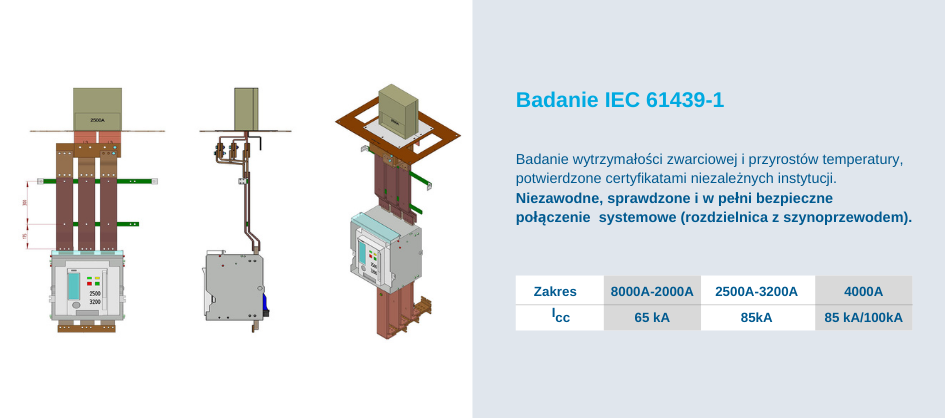

Badanie typu zgodnie z normą IEC 61439-1
dla połączenia szynoprzewodu unibar H z rozdzielnicą unimes H
